Артикул: 2997034

№ госреестра:     51073-12


3Гц-3.6ГГц, высокая скорость измерений, чувствит. -172 дБм, полоса анализа до 140МГц, WinXP, LXI
4 646 191
В корзину В корзине
Задать вопрос

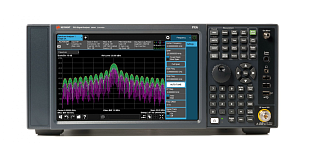

Описание N9030A-503

  • Диапазон частот 3Гц - 26.5ГГц (в зависимости от опции)
  • Абсолютная погрешность измерения амплитуды ±0.19 дБ
  • Уровень точки пересечения третьего порядка (TOI) +20 дБм
  • Средний уровень собственного шума (DANL) -172 дБм
  • Полоса анализа 10МГц (в стандартной комплектации), 25, 40 или 140МГц (опционально)
  • Полосы ПЧ 1-3 МГц (с шагом 10%), 4, 5, 6 и 8 МГц
  • Предусилитель (опция) во всей полосе частот
  • Измерение мощности в канале, OBW, ACP, CCDF, SEM в базовой комплектации
  • Открытая платформа на базе WIN XP
  • Приложения для измерения: коэффициента шума, фазовых шумов, аналоговых демодуляций, векторных модуляций, MATLAB
  • LXI класса C, SCPI и IVI-COM (совместимость кодов с PSA и 8560)
  • USB 2.0, 100Base-T LAN, GPIB в стандартной конфигурации


Технические характеристики N9030A-503

ДИАПАЗОН ЧАСТОТ

Опция 503

3Гц - 3.6ГГц (связь по постоянному току), 10МГц - 3.6ГГц (связь по переменному току)

Опция 508

3Гц - 8.4ГГц (связь по постоянному току), 10МГц - 8.4ГГц (связь по переменному току)

Опция 513

3Гц - 13.6ГГц (связь по постоянному току), 10МГц - 13.6ГГц (связь по переменному току)

Опция 526

3Гц - 26.5ГГц (связь по постоянному току), 10МГц - 26.5ГГц (связь по переменному току)

ОПОРНАЯ ЧАСТОТА

Скорость старения

±1х10-7 за год, ±1.5х10-7 за 2 года

Погрешность отсчета частоты

(начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты +0.1% х полоса обзора +5% х полоса пропускания +2Гц +0.5 х разрешение по горизонтали), где разрешение по горизонтали равно полоса обзора/(число точек развертки -1)

СЧЕТЧИК ЧАСТОТЫ МАРКЕРА

Погрешность

±(частота маркера х погрешность опорной частоты +0.1 Гц)

Разрешение счетчика

0.001 Гц

ПОЛОСА ОБЗОРА (БПФ И РЕЖИМ СО СВИПИРОВАНИЕМ)

Диапазон

0 Гц (нулевой обзор), от 10 Гц до макс. частоты анализатора

Разрешение

2 Гц

Погрешность

Свип. ±(0.1% х полоса обзора + разрешение по горизонтали), БПФ ±(0.1% х полоса обзора + разрешение по горизонтали)

ВРЕМЯ РАЗВЕРТКИ И ЗАПУСК

Пределы

1мкс - 6000с (полоса обзора = 0 Гц)с, 1мс - 4000с (полоса обзора не менее 10 Гц)

Погрешность

свип. 0.01% (ном.) (полоса обзора не менее 10Гц), БПФ ±40% (ном.) (полоса обзора не менее 10Гц), 0.01% (ном.) (полоса обзора = 0Гц)

Запуск

Автоматический, от сети, от видеотракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера

ЧИСЛО ТОЧЕК РАЗВЕРТКИ (ГРАФИКА)

Все полосы обзора

1-40001

ПОЛОСА ПРОПУСКАНИЯ (RBW)

Полоса (на уровне минус 3.01 дБ)

1Гц - 3МГц (с шагом 10 %), 4, 5, 6 и 8 МГц

Полосы пропускания для измерений уровня ЭМП, используемые при оценке на соответствие нормам CISPR

200 Гц, 9 кГц, 120 кГц, 1 МГц (требуется опция EMC)

Полоса анализа (максимальная полоса)

10 МГц (стандартная комплектация), 25 МГц (опция B25), 40 МГц (опция B40), 140 МГц (опция B1Х)

ПОЛОСА ВИДЕОФИЛЬТРА (VBW)

Пределы установки

1Гц - 3МГц (с шагом 10%), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50МГц)

Погрешность

6% (ном.)

ПОГРЕШНОСТЬ И ПРЕДЕЛЫ ИЗМЕРЕНИЯ УРОВНЯ

Диапазон уровней

Пределы измерения: от среднего уровня собственного шума до макс. безопасного уровня на входе. Пределы ослабления входного аттенюатора (3Гц - 26.5ГГц): 0-70 дБ с шагом 2 Дб

МАКСИМАЛЬНЫЙ БЕЗОПАСНЫЙ УРОВЕНЬ НА ВХОДЕ

Суммарная средняя мощность (с предусилителем или без него)

+30 дБм (1 Вт)

Пиковая мощность в импульсе

при длит. имп. <10 мкс и коэфф. заполнения <1%, +50 дБм (100 Вт) при входном ослаблении не менее 30 дБ

Напряжение постоянного тока

±0.2 В (связь по постоянному току), ±70 В (связь по переменному току)

ФАЗОВЫЙ ШУМ

Шум в боковых полосах (темп. 20-30°С, центр. частота 1ГГц)

Отстройка: -94 дБс/Гц (100 Гц), -120 дБс/Гц (1 кГц), -128 дБс/Гц (10 кГц), -125 дБс/Гц (100кГц), -145 дБс/Гц (1 МГц), -154 дБс/Гц (10 МГц)

УСТРОЙСТВА ЗАПОМИНАНИЯ ДАННЫХ

Внутреннее

съемный накопитель на жестких магнитных дисках объемом 160 Гбайт, номинально, съемный твердотельный накопитель объемом 32 Гбайт, номинально (опция SSD)

Внешнее

Поддерживает устройства запоминания данных, совместимые с USB 2.0

ОБЩИЕ ДАННЫЕ

Интервал температур

5-50°С, 5-55°С (с опцией SSD)

Воздействие окружающей среды

Методы испытаний настроены в соответствии с IEC 60068-2 и имеют уровни, подобные MIL-PRF-2800F, класс 3.

Требования к электропитанию

100/120 В, 50/60 Гц/400 Гц, 220/240 В, 50/60 Гц

Потребляемая мощность, менее

450 Вт (c опциями) (рабочий режим (On)), 40 Вт (дежурный режим (Standly))

Дисплей

1024х768, XGA (разрешение), 213 мм (8.4 дюйма) по диагонали (размер)

Масса (без опций)/ Габаритные размеры

22 кг / 177х426х368 мм



Бренд Keysight Technologies
