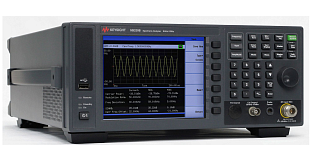

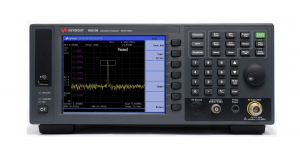

Описание N9320B

  • Диапазон частот 9кГц - 3ГГц
  • Полоса пропускания 10Гц - 1МГц
  • Средний уровень собственного шума (DANL) при включенном предусилителе минус 148дБм
  • Длительность развертки ненулевой полосы обзора 9.2 мс
  • Уровень точки пересечения третьего порядка (TOI) + 13 дБм


Технические характеристики N9320B

ЧАСТОТА

Диапазон частот

9кГц-3ГГц (закрытый вход)

100кГц-3ГГц (с предусилителем)

Разрешающая способность

1Гц

Температурная стабильность источника опорной частоты

10-6

Погрешность частоты внутренего опорного генератора 10МГц

±1х10-6/год

Полоса обзора

0Гц (нулевой обзор), 100Гц-3ГГц

ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания ПЧ (RBW)

фильтры ПЧ:10Гц-1МГц (-3 дБ) с шагом 1-3-10

Погрешность установки полосы пропускания ПЧ

5% (10Гц-300Гц), 20% (1кГц-1МГц)

Полоса видеофильтра

1Гц-3МГц (с кратностью шага 1-3-10)

АМПЛИТУДА

Пределы измерения уровня

От уровня собственного шума до +30дБм

Пределы ослабления входного аттенюатора

0-70дБ с шагом 1дБ

Средний уровень собственного шума без предусилителя



0-100кГц

<-90дБм (тип.)

100кГц-1МГц

<-90дБм-3 f (100кГц) дБ

1-10МГц

<-124дБм

10МГц-3ГГц

<-130дБм+3 f (ГГц) дБ

Средний уровень собственного шума с предусилителем



100кГц-1МГц

<-108дБм-3 f (100кГц) дБ

1-10МГц

<-142дБм

10МГц-3ГГц

<-148дБм+3 f (ГГц) дБ

Единицы измерения амплитуды

dBm, dBmV, dBµV, dBµA, µV, mV, µA, A, µW, mW, W

Абсолютная амплитудная погрешность

±0.3дБ (без предусилителя), ±0.4дБ (с предусилителем)

Интермодуляционные искажения (точка пересечения 3-его порядка)

+10дБм (+13дБм, ном.) от 100МГц до 3ГГц

РАЗВЕРТКА

Длительность развертки

9.2мс-4000с (ПО>0), 20мкс-4000с (нулевой обзор)

ВХОД

ВЧ вход

Соединитель типа N, 50Ом, КСВн<1.5

Входы/выходы на задней панели

10МГц REF OUT: BNC-типа (50Ом), 10МГц REF IN: BNC-типа (50Ом), GATE TRIG/EXT: BNC, 5В TTL, VGA OUTPUT: 15 pin D-SUB

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Интерфейсы

10 Base-T, USB

Внутренняя память для хранения данных

16МБ

ОБЩИЕ ДАННЫЕ

Дисплей

Графический TFT ЖК индикатор с разрешением 640х480; цветной

Напряжение питания

100-240В, 50-60Гц

Габаритные размеры

132.5х320х400 мм

Масса

8.4кг

Потребляемая мощность

<65Вт

Диапазон рабочих температур

от 0 до 45°С



Бренд Keysight Technologies
