Артикул: 2997043

№ госреестра:     38849-08


100кГц-3ГГц, портативный формат, USB, русифицированный интерфейс пользователя, 3.5кг
693 250
В корзину В корзине
Задать вопрос

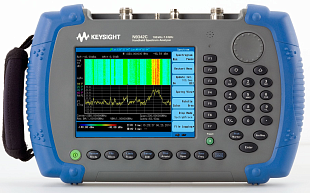

Описание N9340B

  • Диапазон частот 100кГц - 3ГГц
  • Полоса пропускания 30Гц - 1МГц в последовательности 1-3-10
  • Полоса видеофильтра 3Гц - 1МГц в последовательности 1-3-10
  • Фазовый шум -87 дБс/Гц при отстройке 30 кГц
  • Средний уровень собственного шума (10 МГц
  • Время развертки 10мс - 1000с (при полосе обзора ≤1 кГц); <120 мс при полной полосе обзора
  • Погрешность абсолютного измерения уровня ±1.5 дБ
  • Интермодуляционные искажения третьего порядка - уровень точки пересечения (TOI) +10 дБм
  • Русскоязычный интерфейс пользователя


Технические характеристики N9340B

ЧАСТОТНЫЕ ПАРАМЕТРЫ

Диапазон частот

100кГц -3ГГц (настраиваемый до 9 кГц), связь по переменному току

Погрешность частоты внутреннего опорного генератора 10 МГц



-Старение

±1х106 за год

-Температурная нестабильность

±2х106, 0-30°С; ±4х106, 30-50°С

Полоса обзора



-Диапазон

0 Гц (нулевая полоса); 1кГц – 3ГГц

-Разрешение

1 Гц

-Погрешность

±полоса обзора/(число точек развертки - 1)

Однополосный фазовый шум (20-30°С, тип. значение, центр. частота 1 ГГц, полоса пропускания 100 Гц, полоса видеофильтра 10 Гц, СКЗ детектор)



-Отстройка от несущей 100 кГц

-100 дБс/Гц

Полоса пропускания (ПП)



-на уровне -3дБ

30Гц - 1МГц в последовательности 1-3-10

-погрешность

±5% (ном.)

Полоса видеофильтра



-на уровне -3дБ

3Гц - 1МГц в последовательности 1-3-10

АМПЛИТУДНЫЕ ПАРАМЕТРЫ

Пределы измерения

от среднего уровня собственных шумов до +20 дБм

Пределы ослабления вх. аттенюатора

0-51 дБ с шагом 1 дБ

Макс. средняя мощность непрерывного сигнала

+33 дБм; 3 минуты максимум (ном.); установка входного аттенюатора ≥20 дБ

Макс. постоянная составляющая

50 В пост. тока

Средний уровень собственного шума (ПП 30 Гц, полоса видеофильтра 3 Гц)

Предусилитель выкл. (оп. уровень ≤-50 дБм)

Предусилитель вкл. (оп. уровень ≤-70 дБм)

fc=50 МГц

-126 дБм (тип.)

-146 дБм (тип.)

Диапазон отображения уровня



Логарифмическая шкала

10-100 дБ, 10 делений, 1,2, 5, 10 дБ/дел

-Единицы шкалы

дБм, дБмВ, дБмкВ

Линейная шкала

0-100%, 10 делений

-Единицы шкалы

В, мкА, мВт, Вт

Число точек развертки

461

Погрешность отсчета уровня по маркеру



-Логарифмическая шкала

0.01 дБ

-Линейная шкала

0.01% от опорного уровня

Детекторы графика

нормальный, положительного пикового значения, мгновенного значения, отрицательного пикового значения, логарифмический среднего значения, среднеквадратического значения (квадратичный), среднего значения напряжения (линейный)

Число графиков

4

Погрешность измерения уровня (20-30°С, пик. детектор, предусилитель выкл., вх. сигнал от 0 до -50 дБм, аттенюатор 20 дБ, частота >1 МГц, авт. развертка, ПП=1 кГц, полоса видеофильтра 1 кГц, усреднение графиков для уменьшения шума)

±1.5 дБ; ±0.5 дБ (тип. значение)

Опорный уровень



Пределы установки

от -100 до +20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы

0.01 Дб

Разрешение линейной шкалы

1% от опорного уровня

Интермодуляционные искажения третьего порядка (уровень TOI)

+10 дБм (тип. значение)

РАЗВЕРТКА

Время развертки при нулевой полосе обзора

6мкс - 200с

Время развертки при полосе обзора ≥1кГц

10мс - 1000с

СОЕДИНИТЕЛИ USB

Интерфейс USB хоста

вилка типа А (протокол Version 1.1)

Интерфейс USB устройства

вилка типа В (протокол Version 1.1)

ОБЩИЕ ДАННЫЕ

Дисплей

Цветной дисплей 6.5 дюйма (170 мм), 640х480 точек с пассивной матрицей и частично отражающим слоем

Напряжение питания

90-120 В или 195-263 В перем. тока (47-63 Гц); 12-18 В постоянного тока

Время устан. рабочего режима

30 минут

Периодичность калибровки

1 год

Рабочая температура

от -10 до +50°С (при использовании батареи) 0-40°С (с адаптером перем./пост. тока)

Относительная влажность

<95%

Масса и габаритные размеры

3 кг; 318х207х69 мм

ОПЦИИ

ВЧ предусилитель (опция PA3)



-Диапазон частот

1МГц - 3ГГц

-Коэффициент усиления

20 дБ (ном.)

Следящий генератор (опция TG3)



-Диапазон частот

5МГц - 3ГГц

-Выходной уровень

от 0 до -25 дБ (изменение с шагом 1 дБ)

-Неравномерность АЧХ

±3 дБ (относительно 50 МГц, 0 дБм)

-КСВн

<2:1 (ном.)

ДЕМОДУЛЯЦИЯ

Диапазон частот

1МГц - 3ГГц

Погрешность определения мощности несущей

±2 дБм; ±1 дБм (тип. значение)

Разрешающая способность отображения мощности несущей

0.01 дБм

Измерение АМ сигналов



-частота модуляции

20Гц - 100кГц

-погрешность

1 Гц (ном.) при частоте модуляции <1 кГц; <0.1% (ном.) при частоте модуляции ≥1 кГц

-глубина

5-95%

-погрешность

±4% (ном.)

Измерение ЧМ сигналов



-частота модуляции

20Гц - 100кГц

-погрешность

1 Гц (ном.) при частоте модуляции <1 кГц; <0.1% (ном.) при частоте модуляции ≥1 кГц

-девиация

20Гц - 400кГц

-погрешность

±4% (ном.)

Измерение АМн сигналов



Символьная скорость

200Гц - 100кГц

Глубина модуляции



-диапазон

10-95%

-погрешность

±4% от отсчета (ном.)

-разр. способность отображ.

0.01 Гц

Измерение ЧМн сигналов



Символьная скорость

1-100 кГц

Девиация ЧМн



-диапазон

1-100 кГц

-погрешность

±4% от отсчета (ном.)

-разр. способность отображ.

0.01 Гц



Бренд Keysight Technologies
