Артикул: 2997047

№ госреестра:     67499-17


2МГц-4ГГц (до 6ГГц - опц.106), анализ спектра (опц.230 или 231), КСВН, обратные потери, анализ цепей S11 и S21, портативный, USB, поддержка USB-измерителей мощности,  универс. питание, яркий экран
670 594
В корзину В корзине
Задать вопрос

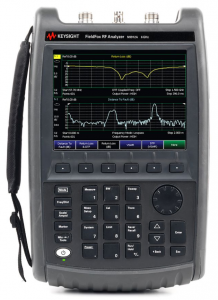

Описание N9912A

  • Анализатор кабелей и антенн от 2МГц до 4/6ГГц, направленность >42дБ, 1.5 мс на точку
  • Анализатор цепей от 2МГц до 4/6ГГц, модуль и фаза S11, модуль S21
  • Анализатор спектра от 100кГц до 4/6ГГц, средний уровень собственного шума (DANL) -148дБм, 1 обновление/с при полной полосе обзора (6ГГц)
  • Измеритель мощности 9кГц - 24ГГц, зависит от используемого преобразователя серии U2000 с шиной USB
  • Векторный вольтметр от 2МГц до 4/6ГГц, измерение электрической длины


Технические характеристики N9912A

АНАЛИЗАТОР КАБЕЛЕЙ И АНТЕНН (ОПЦИЯ 104 ИЛИ 106)

Диапазон частот

2МГц - 4ГГц (Опция 104), 2MГц - 6ГГц (Опция 106)

ВНУТРЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР

Нестабильность

±2х106

Старение

±1х106 за год

РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ ПО ЧАСТОТЕ

2МГц - 1.6ГГц

2.5 кГц

1.6-3.2 ГГц

5 кГц

3.2-6 ГГц

10 кГц

СКОРОСТЬ ИЗМЕНЕНИЯ

Обратные потери

1.5мс на точку данных (ном. значение), 1.75-3.85ГГц, 1001 точка, калибровка вкл.

Расстояние до неоднородности

2.4мс на точку данных (ном. значение), 0-152.4м, 601 точка, калибровка вкл.

Число точек данных

101, 201, 401, 601, 801, 1001

ДИНАМИЧЕСКИЙ ДИАПАЗОН

При измерении параметров отражения (порт RF Out) 2МГц - 4ГГц

60 дБ (тип. значение)

При измерении параметров передачи (опция 110), 2МГц - 2ГГц

72 дБ (тип. значение)

ИЗМЕРЕНИЯ ПАРАМЕТРОВ КАБЕЛЕЙ И АНТЕНН

Обратные потери

0-100 дБ (разрешение 0.01 дБ)

КСВН

0-100 (разрешение 0.01)

РАССТОЯНИЕ ДО НЕОДНОРОДНОСТИ (DTF)

Диапазон

(число точек - 1)/(диапазон частот*2) x Vf (относит. скорость распростр. в кабеле) x c (скорость света)

Число точек

101, 201, 401, 601, 801, 1001

Формат отображения

Return loss (обратные потери), VSWR (КСВН)

ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПЕРЕДАЧИ (ОПЦИЯ 110)

Динамический диапазон 2МГц - 4ГГц

72 дБ (тип. значение)

АНАЛИЗ ЦЕПЕЙ (ОПЦИЯ 303)

S11

Векторное измерение: модуль S11 и фаза S11.См. “Ан.ализатор кабелей и антенн” (“Обр. потери”)

S21

Скалярн. измерение: модуль S21. См. “Измерение параметров передачи”. Требуется опция 110.

A

Отраженная мощность

R

Мощность источника

Форматы представления данных

Логарифмическая амплитуда (модуль), линейная амплитуда (модуль), фаза, КСВН, диаграмма Смита

Типы калибровок

Калибровка с использованием механических мер, быстрая калибровка (QuickCal), нормализация. Автоматическое обновление калибровки при изменении частотных параметров или числа точек

Установки значений полосы ПЧ

300 Гц, 1 кГц, 3 кГц, 10 кГц и 30 кГц

АНАЛИЗАТОР СПЕКТРА (ОПЦИЯ 230 ИЛИ 231)

Нестабильность внутреннего опорного генератора

±2х106

Старение внутреннего опорного генератора

±1х106 за год

ПОЛОСА ОБЗОРА

Диапазон

0 Гц (нулевой обзор), от 10 Гц до макс. частоты

Погрешность

±(2 x центрирование полосы пропускания + разрешение по горизонтали)

Разрешение

1 Гц

ПОЛОСА ПРОПУСКАНИЯ (RBW)

Диапазон (на уровне -3 дБ)



Ненулевая полоса обзора

10Гц - 300кГц в последовательности 1/1.5/2/3/5/7.5/10, 1МГц, 2МГц

Полоса видеофильтра (VBW)



Пределы установки

1Гц - 2МГц в последоват. 1/1.5/2/3/5/7.5/10

Нестабильность, фазовый шум в боковых полосах, центральная частота =1 ГГц, отстройка 10 кГц

-8 дБс/Гц (тип. значение)

АМПЛИТУДНЫЕ ПАРАМЕТРЫ

Пределы измерения

от среднего уровня собственного шума до +20 дБм

Пределы ослабления входного аттенюатора

0-31 дБ, с шагом 1 дБ

Макс. пост. составляющая (порт RF In)

±50 В постоянного тока

АБСОЛЮТНАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ АМПЛИТУДЫ (Пиковый детектор, ослабление аттенюатора 10 дБ, предусилитель выключен, полоса пропускания <2 МГц, входной сигнал от 0 до -50 дБм, все установки авт.связаны)

10МГц - 3ГГц

±1.5 dB, ±0.50 dB (тип. значение)

ИНТЕРМОДУЛЯЦИОННЫЕ ИСКАЖЕНИЯ ТРЕТЬЕГО ПОРЯДКА (TOI)



<-96 дБс, +18 дБм (ном. значение TOI)

ОПОРНЫЙ УРОВЕНЬ

Диапазон

от -170 до +30 дБм

Разрешающая способность

0.1 дБ

Погрешность

0 дБ

ИЗМЕРЕНИЕ МОЩНОСТИ (ОПЦИЯ 302)

Диапазон частот

9кГц - 24ГГц (зависит от используемого преобразователя мощности)

Преобразователи мощности с шиной USB

9кГц - 24ГГц, см. преобразователи мощности серии U2000 с шиной USB компании Agilent

ОБЩИЕ ДАННЫЕ

Графики

4 графика, данные/накопление максимумов/усреднение/накопление минимумов

Детекторы

нормальный, положительного пика, отрицательного пика, мгновенного значения, среднего значения

Тип соединителей портов RF In и RF Out

соединитель типа N, розетка (50 Ом)

Дисплей

Цветной дисплей VGA 6.5 дюйма (170 мм), 640х480 с пассивной матрицей, частично отражающим слоем, задней подсветкой и антибликовым покрытием

Возможности подключения

2 x USB 2.0, 1 x mini USB, 1 x LAN

Внутренняя память

Минимум 16 Mбайт, до 1000 графиков

Порты для подключения внешних запоминающих устройств

1 x mini SD и 2 x USB 2.0

Рабочая температура / влажность

от -10 до +55˚С / 95% при 40˚С

Масса и габаритные размеры

2.8 кг (с батареей), 292х188х72 мм (глубина)

Источник питания

внешний вход напряжения постоянного тока 15-19 В постоянного тока

Внешний адаптер питания переменного тока

100-250 В переменного тока, 50-60 Гц, 1.25-0.56 А

Потребление

12 Вт

Батарея

Литиево-ионная батарея, 6 ячеек, 10.8 В, 4.6 Ач

Время действия батареи

4 часа



Бренд Keysight Technologies
