Технические характеристики

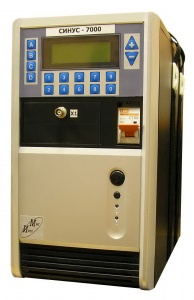

Комплект СИНУС-7000 наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000А.
Комплект СИНУС-7000 наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000А.
- Диапазон регулирования и измерения испытательного тока: 100-7000 А
-
Диапазон задания и измерения длительности протекания тока:
-в кратковременном режиме: 0,02-2,54 с
-в длительном режиме: 0,02-999,99 с - Максимальное значение длительности испытательного тока I=700А: 300 с
- Максимальное значение длительности испытательного тока, I=3500А: 60 с
- Максимальное значение длительности испытательного тока, I=7000А: 30 с
- Максимальное значение тока, потребляемого из сети: 160 A
- Напряжение питающей сети: 220+/-22 В
-
Максимальное значение мощности, потреблямой из сети:
-в кратковременном режиме, при (Iмакс = 7000 А): 36 кВА
-в длительном режиме, при (Iмакс = 2000 А): 12 kBА - Приведенная погрешность измерения силы испытательного тока не более +/-3%
- Относительная погрешность измерения длительности протекания тока и времени отключения АВ не более +/-3%
-
Габаритные размеры и масса комплекта:
-длина 500 мм
-ширина 200 мм
-высота 400 мм
-масса 36 кг
