Артикул: 3685594

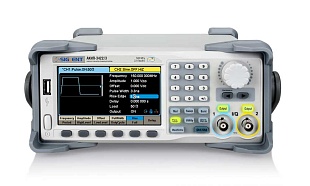

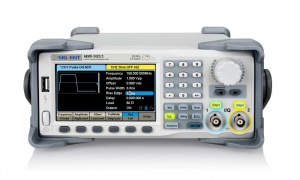

Генератор сигналов многофункциональный. Два независимых выходных канала, ЦАП 16 бит, дискретизация 2,4 ГГц диапазон частот 1 мкГц...500 МГц (синус), меандр до 120 МГц; шум до 500 МГц; СПФ до 50 МГц, 196 встроенных форм сигнала, память до 20М. Генератор импульсных сигналов с регулировкой крутизны нарастания/ спада, минимальное время фронта/ среза составляет 1 нс. Генератор PRBS псевдослучайной двоичной последовательности, формирование сигналов IQ (опция). Выходной уровень: до 20 Впик-пик (50 Ом); режимы модуляции: AM\FM\PM\ASK\PSK, ШИМ; режимы  (ГКЧ) и формирования пакетов (Burst).  Встроенный 8-разрядный частотомер 100 мГц … 400 МГц. Интерфейсы USB, LAN. Опциональные интерфейсы GPIB (адаптер USB-GIPB). Цветной сенсорный ЖК-дисплей с диаг. 11 см (480 x 272).  Масса, габариты: 3,43 кг, 260 × 107 × 295 мм.
490 290
В корзину В корзине
Задать вопрос

Технические характеристики

  • 2 канала (два независимых выхода)
  • Диапазон частот (синус): 1 мкГц – 200 МГц (АКИП-3422/1), 1 мкГц – 350 МГц (АКИП-3422/2), 1 мкГц – 500 МГц (АКИП-3422/3); для меандра до 120 МГц (в зависимости от модели)
  • Разрешение по частоте 1 мкГц
  • Разрядность ЦАП 16 бит; память СПФ 20 МБ
  • Частота дискретизации до 2,4 ГГц (2хИнтерполяция)
  • Широкий динамический диапазон 80 дБ
  • Использование прямого цифрового синтеза (DDS)
  • Технология TrueArb для формирования достоверных сигналов произвольной формы
  • Внутренний опорный генератор: ±1x10-6
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
  • Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
  • Режим формирования сигнала произвольной формы до 50 МГц
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
  • Опция IQ модуляции.
  • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
  • Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.
  • Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуля5ция)
  • Частотомер: 100 мГц - 400 МГц
  • Интерфейс USB, LAN, опция GPIB
  • ПО для формирования сигналов СПФ (EasyWave)
  • Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-3422/1, АКИП-3422/2, АКИП-3422/3




akip-3422 Размер: 338.5 Кб
