Артикул: 3675627

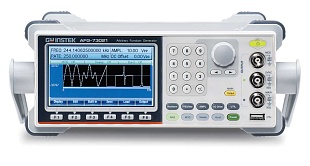

Генератор сигналов специальной и произвольной формы. 1 выход + синх.вход/выход ТТЛ + выход модуляции. Диапазон частот: 1 мкГц…30 МГц (синус, прямоугольник), 1 мкГц…1 МГц (треугольник / пила), импульс 1 мкГц…25 МГц  с разреш. 1 мкГц. Режим пост. смещения. Формирование сигналов произвольной формы (65 встроенных форм): ЦАП 16 бит, частота дискретизации 250 МГц, длина памяти 8 М точек; погрешность установки частоты ±(1*10-6). Амплитуда 10 Впик на нагрузке 50 Ом (разреш. 1 мВ). Формирование выходного сигнала путем задания гармоник (до 8-й гарм.). Режимы модуляции АМ, ЧМ, ИМ, ШИМ, ЧМн. Режимы свипирования (частота и амплитуда), формирование пакетов радиоимпульсов. Возможность объедения до 6 генераторов. Режим объединения с лабораторным ИП пост. тока (каскадное подключение) для увеличения выходной амплитуды Uвых (AC-DC) до  +42 В или -42 В. Программное обеспечение для создания и редактирования сигналов произвольной формы (СПФ). Внутренняя память 10 ячеек (профили настроек, запись/вызов); цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272  точек). Интерфейсы:  USB, LAN (GPIB – опция). Масса и габариты: 107 × 265 × 374 мм, 4 кг.
133 410
В корзину В корзине
Задать вопрос
Технические характеристики

  • Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные)
  • Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031)
  • Разрешение по частоте: 1 мкГц
  • Погрешность установки частоты ±1x10-6
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)
  • Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек
  • Формирование выходного сигнала с гармониками (до 8-й гарм.)
  • Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)
  • Режим свипирования: частота (ГКЧ) и амплитуда
  • Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)
  • Возможность редактирования СПФ без подключения к ПК
  • Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)
  • Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.
  • Интерфейсы USB (2), LAN, (опция - GPIB)
  • Возможность сохранения и загрузки данных с USB-flash
  • Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: AFG-73031, AFG-73032, AFG-73021, AFG-73022
