Артикул: 3675731

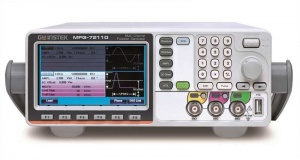

2-канальный генератор сигналов специальной и произвольной формы, генератор импульсов. Независимые выходы с полной гальванической развязкой + синх.вход/выход ТТЛ, вход внешней модуляции. 1 канал (ФГ+СПФ) - амплитуда 10 Впик на нагрузке 50 Ом (разрешение 1 мВ). Диапазон частот: 1 мкГц…10 МГц (синус). Погрешность  установки частоты ±(2*10-5). Режим постоянного смещения ± 5 Впик. Генератор сигналов произвольной формы: ЦАП 14 бит, частота дискретизации 200 МГц, длина памяти 16 К точек, 66 встроенных форм. 2-канал (Генератор импульсов): диапазон  1 мкГц - 25 МГц, амплитуда 1 мВ…2,5 Впик (на 50 Ом), пост. смещение до ±1 В пик, длительность импульса 20 нс- 999,9 кс, время нараст. / спада 10 нс - 20 с с разрешением 1 нс, коэффициент заполнения 0,01-99,99 %. Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
Программное обеспечение AWES  (ПО) для создания и редактирования сигналов произвольной формы/СПФ (библиотека включает  равномерный шум, гауссовский (Gaussian), шум Релея (Rayleigh), цифр. коды NZ-код, Манчестер, RS-232, и др.). Поддержка функции DWR (Direct Waveform Reconstruction) захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.  Внутренняя память (запись/вызов): 10 ячеек форм сигналов (16 К), 10 профилей настроек.  Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек). Интерфейсы: USB (host/ device). Масса и габариты: 266 × 107 × 293 мм, 2,5 кг.
55 230
В корзину В корзине
Задать вопрос

Технические характеристики

  • Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72160MR), усилитель до 20 Вт (72120MA)
  • Все выходы полностью гальванически развязаны
  • Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
  • Прямой цифровой синтез, разрешение по частоте 1 мкГц
  • Погрешность установки частоты ?2*10-5
  • Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
  • Память для формирования СПФ: 16k точек (10 ячеек)
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
  • Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
  • Режим формирования сигнала произвольной формы (ARB)
  • Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
  • Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
  • Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
  • Большой цветной графический ЖК-дисплей 11 см (480 х 272)
  • Интерфейсы USB (host/ device)
  • Вход синхронизации и внешней модуляции/выход ТТЛ
  • Возможность сохранения и загрузки данных с USB-flash
  • Программное обеспечение AWES для формирования сигналов произвольной формы

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: MFG-72110, MFG-72120, MFG-72120MA, MFG-72130M, MFG-72160MF, MFG-72160MR


mfg-72000 Размер: 351 Кб

Бренд GW INSTEK
