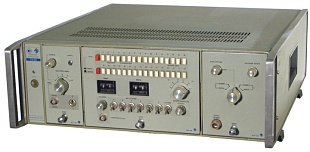

Описание Г5-62*
- Длина кодовой комбинации 32 бит
- Число коновых комбинаций в пакете и пауза между пакетами 1-99
- Амплитуда импульсов (при Rн = 50 Ом) 1,5-5 В (Г5-62)
- Базовое смещение ±(0-2) В
- Длительность, нс: импульсов 3-3000; фронта, среза не более 2
- Погрешность установки длительности и частоты импульсов не более 10%
- Погрешность установки длительности 0,1 т + 3 нс
- Тактовая частота 0,3-120 МГц
- Временной сдвиг 0-20 нс
Технические характеристики Г5-62*
Параметры | Значения |
Длина кодовой комбинации | 32 бит |
Число коновых комбинаций в пакете и пауза между пакетами | 1-99 |
Амплитуда импульсов (при Rн = 50 Ом) | 1,5-5 В |
Базовое смещение | ±(0-2) В |
Длительность импульсов | 3-3000 нс |
Длительность фронта, среза | Не более 2 нс |
Погрешность установки длительности и частоты импульсов | Не более 10% |
Погрешность установки длительности | 0,1 т + 3 нс |
Тактовая частота | 0,3-120 МГц |
Временной сдвиг | 0-20 нс |
Основная погрешность установки временного сдвига | Не более 5% |
Выброс на вершине, неравномерность вершины и исходного уровня в паузе, наклон вершины | Не более 10% |
Габариты | 486Х175X57мм |
Масса | 26 кг |
