Артикул: 3482075

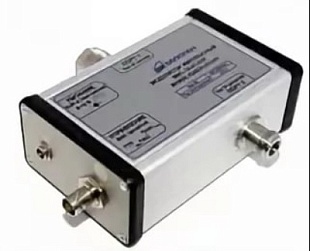

Модулятор импульсный,  10 МГц… 18 ГГц, тип III, розетка - тип III, розетка
По запросу
В корзину В корзине
Задать вопрос

Импульсные модуляторы серии МИ1 предназначены для формирования сигналов с импульсной модуляцией из непрерывных гармонических сигналов.

  • широкий диапазон частот: 10 МГц ... 20 ГГц
  • высокое подавление мощности в паузе: ≥ 70 дБ
  • высокая скорость нарастания фронта/среза радиоимпульса: < 10 нс
  • большой выбор типов входных и выходных соединителей
  • управление стандартными сигналами: 5В ТТЛ
  • оба порта модулятора могут выполнять функции как входа, так и выхода

Область применения

  • Импульсные измерения в скалярных и векторных анализаторах цепей серии Р2М, Р4М
  • Импульсная модуляция в скалярных анализаторах цепей серии Р2М и синтезаторах частот серии Г7М


Модель

Диапазон частот,
ГГц

Тип соединителя по ГОСТ РВ51914-2002

ПОРТ 1

ПОРТ 2

МИ1-18-01-01

0,01 ... 18

III (вилка)

III (вилка)

МИ1-18-01-01Р

0,01 ... 18

III (вилка)

III (розетка)

МИ1-18-01Р-01Р

0,01 ... 18

III (розетка)

III (розетка)

МИ1-18-11-11

0,01 ... 18

N (вилка)

N (вилка)

МИ1-18-11-11Р

0,01 ... 18

N (вилка)

N (розетка)

МИ1-18-11Р-11Р

0,01 ... 18

N (розетка)

N (розетка)

МИ1-20-03-03

0,01 ... 20

IX вар.3 (вилка)

IX вар.3 (вилка)

МИ1-20-03-03Р

0,01 ... 20

IX вар.3 (вилка)

IX вар.3 (розетка)

МИ1-20-03Р-03Р

0,01 ... 20

IX вар.3 (розетка)

IX вар.3 (розетка)

МИ1-20-13-13

0,01 ... 20

3,5 мм (вилка)

3,5 мм (вилка)

МИ1-20-13-13Р

0,01 ... 20

3,5 мм (вилка)

3,5 мм (розетка)

МИ1-20-13Р-13Р

0,01 ... 20

3,5 мм (розетка)

3,5 мм (розетка)



MI1 Размер: 490.5 Кб

Бренд ЗАО «НПФ «Микран»
