E4990A

Цель нашей компании - предложение широкого ассортимента товаров и услуг на постоянно высоком уровне обслуживания.

Артикул: 3706139

№ госреестра:     62362-15

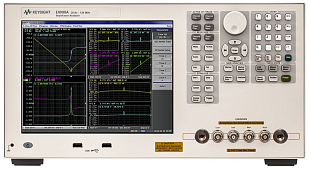

Прецизионный анализатор импеданса: базовая погрешность ± 0,08%; тест-сигнал 20 Гц…10/20/30/50/120 МГц (опции 010/020/030/050/120, разрешение 1 мГц), 5 мВ…1 В скз (разрешение 1 мВ), 200 мкА…20 мА скз (разрешение 20 мкА); внутр. смещение ± 40 В (разрешение 1 мВ), ± 100 мА ( разрешение 40 мкА); измеряемые параметры |Z|, ?z, |Y|, ?y, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B, Complex Z, Complex Y; диапазон измерения импеданса 25 мОм...40 МОм; одновременное измерение до 4 параметров в различных режимах; свиппирование частота/уровень/смещение; память, матем. обработка, маркеры, 7 моделй для анализа эквивалентных цепей (возможно пользовательское моделирование эквив. параметров), допуск. контроль; LAN, GPIB, USB, VGA; большой цветной сенсорный ЖК-экран XGA (диагональ 26,4 см, разрешение 1024 X 768); 432х222х277 мм (ШхВхГ), масса 14 кг
По запросу
В корзину В корзине
Задать вопрос

Технические характеристики

  • Пять опций диапазонов частот: от 20 Гц до 10/20/30/50/120 МГц, возможность расширения диапазона частот
  • Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.)
  • Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм
  • (с погрешностью не более ±10%)
  • Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока
  • Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА
  • Цветной сенсорный ЖК-дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 графика
  • Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий

E4990A Размер: 110.4 Кб
Бренд Keysight Technologies
