Артикул: 3703386

№ госреестра:     69676-17


0.1%;  25 Гц–3 МГц (разрешение 1 Гц) ,0.001пФ-1Ф,10пГн-10кГн,10мкОм-1ГОм,10пСм-10См,25Гц-1МГц,Q,tg,Z,фаз.сдвиг,ток утечки;   уровень  измерительного  сигнала 40 мВ  –  1 В  с.к.з., U смещения (0 – 40) В, USB 2.0; RS-232C; 5 кг
168 840
В корзину В корзине
Задать вопрос

Технические характеристики

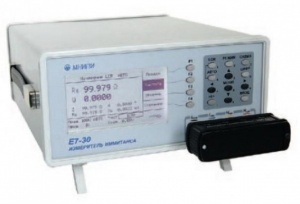

Анализаторы иммитанса широкополосные Е7-30 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Прибор измеряет следующие параметры иммитанса:

  • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения
  • Сp, Cs - емкость в параллельной, последовательной схеме замещения
  • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения
  • Х - реактивное сопротивление в последовательной схеме замещения
  • G - активная проводимость в параллельной схеме замещения
  • В - реактивная проводимость в параллельной схеме замещения
  • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь)
  • Q - добротность
  • |Z| - модуль комплексного сопротивления
  • |Y|- модуль комплексной проводимости
  • δ - угол фазового сдвига комплексного сопротивления


Е7-30 Размер: 199.8 Кб

Бренд МНИПИ
