Артикул: 3376586

№ госреестра:     57276-14

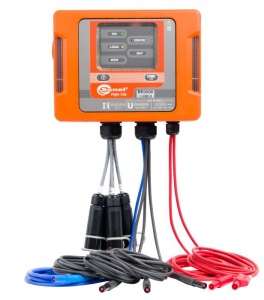

Анализатор парам. кач. эл. энергии SONEL. Изм. и регистрация: ~=U/~=I (четыре измерительных входов L1, L2, L3, N), (мин/макс/средн/мгновен . знач.), коэф. пик. знач., F(40-70Гц), , возможно сов., использ., с трансформаторами U, мощности (акт/ реакт/ мощн. искажений/ полн), энергии (акт/ реакт/ полн), коэф. мощн., фликер, перенапр., провалов, прерываний с сохр. осциллограмм, осциллограмм I и U для каждого периода усреднения, коэф. гармон. потерь (К-фактор) до 40-й гармоники U/I, USB, память (microSD 2 Гб, поддержка карт до 8 Гб).
284 400
В корзину В корзине
Задать вопрос


Технические характеристики

  • часы реального времени ± 0,3 с/24 часа
  • автоматическое формирование протоколов регистрации
  • степень защиты корпуса IP65


Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100А AC)
  • коэффициента пиковых значений напряжения и тока
  • частоты от 40 Гц до 70 Гц
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S)
  • энергии: активной (EP), реактивной (EQ), полной (ES)
  • коэффициента мощности cosφ, tgφ
  • коэффициента гармонических потерь (К-фактор)
  • до 40-й гармоники напряжения и тока
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I
  • кратковременной и длительной дозы фликера Pst и PLT
  • несимметрии по току и напряжению
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм
  • осциллограмм тока и напряжения для каждого периода усреднения

Программное обеспечение:

  • Программное обеспечение SONEL Analysis 2.0-приложение необходимое для настройки и анализа данных регистрации.


Конфигурация анализатора:

  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети
  • Установка параметров трансформаторов напряжения и/или тока
  • Выбор периода усреднения
  • Расписание запуска и остановки регистрации
  • Установка типа токоизмерительных клещей
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации







PQM-700 Размер: 1.9 Мб

Бренд Sonel
