Артикул: 3482045

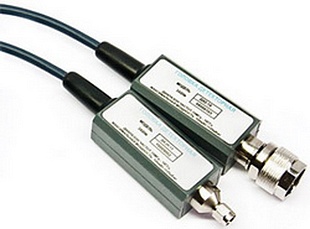

Головка детекторная, соед. тип N (вилка), 0,01...18 ГГц,  -55 ... +20 дБм
По запросу
В корзину В корзине
Задать вопрос
  • Головки детекторные серии Д42 используются в анализаторах Р2М для измерения мощности и выделения электромагнитной волны, прошедшей через исследуемое устройство при измерении модуля коэффициента передачи
  • Детектор Д42 представляет собой широкополосный амплитудный детектор, построенный по двухдиодной схеме
  • СВЧ соединители детекторов Д42 изготовлены из износостойких материалов, обеспечивающих ресурс не менее 3000 сочленений
  • Каждый детектор Д42 проходит индивидуальную калибровку при производстве, которая позволяет обеспечить высокую точность измерения абсолютного уровня мощности во всем динамическом и частотном диапазонах работы

Примечание:
1 Диапазон измеряемой мощности, в комплекте с анализаторами Р2М
2 Неравномерность без учета данных калибровки

ДИАПАЗОН РАБОЧИХ ЧАСТОТ
Д42-18-01, Д42-18-11 10МГц-18ГГц
Д42-20-03, Д42-20-13 10МГц-20ГГц
Д42-50-05 10МГц-40ГГц
ДИАПАЗОН ИЗМЕРЯЕМОЙ МОЩНОСТИ1
Д42-18-01, Д42-18-11 -55...15дБм
Д42-20-03, Д42-20-13 -55...13дБм
Д42-50-05 -55...7дБм
НЕРАВНОМЕРНОСТЬ АЧХ2
Д42-18-01
Д42-18-11
±0.3 дБ до 12ГГц
±0.5 дБ до 18ГГц
Д42-20-03
Д42-20-13
±0.3 дБ до 12ГГц
±0.5 дБ до 20ГГц
Д42-50-05 ±0.5 дБ до 20ГГц
±2 дБ до 40ГГц
Волновое сопротивление СВЧ соединителя 50Ом
КСВН ВХОДА
Д42-18-01, Д42-18-11 1.2
Д42-20-03, Д42-20-13 1.2
Д42-50-05 1.5
Максимальная входная мощность +23дБм
ТИП СОЕДИНИТЕЛЯ СВЧ ПО ГОСТ РВ 51914-2002
Д42-18-01 тип III (вилка)
Д42-18-11 тип N (вилка)
Д42-20-03 тип IX вар. 3 (вилка)
Д42-20-13 тип 3.5 мм (вилка)
Д42-50-05 тип 2.4 мм (вилка)



Бренд ЗАО «НПФ «Микран»
