Артикул: 3383670

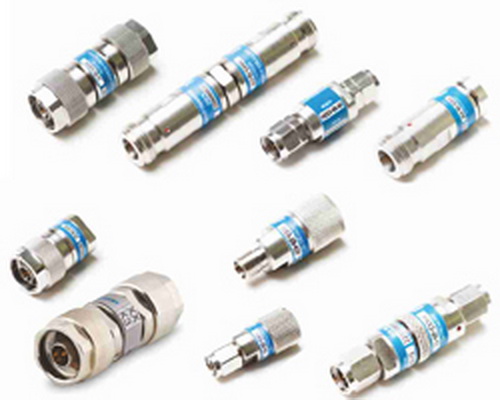

Нагрузка комбинированная тип 3,5 мм (вилка)
По запросу
В корзину В корзине
Задать вопрос

  • Нагрузки короткого замыкания серии НК предназначены для создания в коаксиальном тракте полного отражения сигнала в широком диапазоне частот с синфазными падающей и отраженной волнами.

  • Экранированные нагрузки холостого хода серии НХ предназначены для создания в коаксиальном тракте полного отражения сигнала в широком диапазоне частот с противофазными падающей и отраженной волнами.

  •  Нагрузки могут применяться для калибровки скалярных и векторных анализаторов цепей в тракте 7,0/3,04 мм - в диапазоне частот от 0 до 18ГГц, в тракте 3,5/1,52 мм - в диапазоне частот от 0 до 20ГГц, в тракте 2,4/1,042 мм – в диапазоне частот от 0 до 50 ГГц.

  •  Для удобства использования разработаны комбинированные КЗ и ХХ нагрузки, изготовленные в одном корпусе.

  • Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом.

  • В нагрузке ХХ изолятор специальной формы обладает низкой диэлектрической проницаемостью и повышенной прочностью, что позволяет уменьшить паразитные краевые емкости.

  • Применённые материалы и конструкция нагрузок обеспечивают высокую стабильность параметров, малые потери и отражение в диапазоне рабочих температур от -60 °C до +85 °C.

  • По индивидуальному заказу возможно табличное описание параметров нагрузок серии НК и НХ.



Бренд ЗАО «НПФ «Микран»
