Артикул: 2998494
Диап. частот 10МГц-8ГГц. Вх. разъем 3,5 мм (male). Динамич. диап. -55 дБм…+20 дБм. Измер. истинного знач. средней мощности. Скор. изм. 2000 изм/с. USB 2.0.; диам.48 мм х 74 мм. 164 г.
По запросу
В корзину В корзине
Задать вопрос

Технические характеристики

  • 8 ГГц, 18 ГГц, 20 ГГц и 26,5 ГГц
  • Модели с разъемами N и 3,5 мм
  • Динамический диапазон ниже -60 дБм и выше +20 дБм
  • Неопределенность составляет 2,6%
  • Скорость чтения до 2000 чтений / с

Особенности

  • Измерители калибруются по диапазону полной температуры - не требуется нуля или калибровки перед проведением измерений, экономя время и избегая некачественных данных
  • Средняя мощность, режим работы с исправным импульсным напряжением и регистрация измерений на всех моделях
  • Включенные приложения запускаются под Microsoft Windows
    -Применение измерителя мощности
    -Высокоскоростное регистрационное приложение
    -Драйверы LabVIEW и примеры программирования для наиболее распространенных сред программирования для Windows доступны для автоматической поддержки системы

  • Режимы макс. Удержания и относительного измерения
  • Смещение, частотная характеристика и коррекция минимальной потери на 75 Ом
  • Гибкие режимы усреднения для быстрых, стабильных измерений
  • TTL Trigger Input и Output позволяют синхронизировать с внешними инструментами
  • Предельный / конечный режим
  • Компактный размер
  • Серия PSM3000 предлагает True Average Power Measurements, которые дают точные результаты независимо от формы сигнала или модуляции
  • Серия PSM4000 и PSM5000 предлагает:
    -Импульсная мощность, рабочий цикл, пиковая мощность и измерения уровня гребня
    -Измерьте пик, среднюю и минимальную мощность при всплесках с регулируемым смещением и длительностью
  • Серия PSM5000 включает в себя приложение для профилирования импульсов для проведения измерений на повторяющихся импульсных сигналах
    -Создает и отображает трассировку импульсной конверты
    -Полномасштабные и стробированные измерения, включая импульсную, пиковую и среднюю мощность, перегрузку, гребневый фактор, время нарастания и падения, ширину импульса, частоту повторения импульсов, рабочий цикл
    -Статистические измерения данных трассировки, такие как функция дополнительного кумулятивного распределения (CCDF) и функция плотности вероятности (PDF)

Приложения

  • Средние измерения мощности RF и микроволн общего назначения
  • Характеристика повторяющихся импульсных сигналов, таких как Навигация, Погода и другие радары
  • Пиковые и средние измерения мощности на модулированных сигналах, таких как GSM, CDMA, WCDMA, HSPA, WiMAX до 10 МГц
  • Пиковые и средние измерения мощности сигналов с модулированной импульсной связью
  • Обратная связь по уровню для источников сигналов
  • Проверка и характеристика усилителей мощности, переключателей и других радиочастотных и микроволновых компонентов
  • Обслуживание, обслуживание и установка DTV, сотовой, микроволновой радиосвязи и радиовещательных трансмиттеров
  • Проверка и калибровка испытательного оборудования и систем

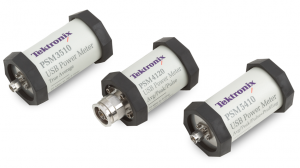

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для серий Tektronix PSM3000, PSM4000 и PSM5000




PSM3000, PSM4000, PSM5000 Размер: 1.9 Мб

Бренд Tektronix
