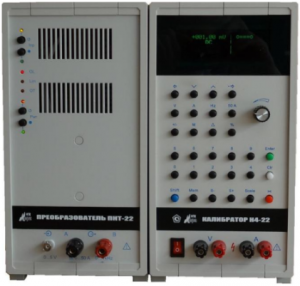

Описание Н4-22
-
Автоматический выбор пределов воспроизведения;
- Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня, а также с вычислением абсолютной, относительной и приведенной погрешности проверяемого прибора;
- Полный набор режимов амплитудной, фазовой и частотной манипуляции напряжения и тока для проверки устройств ЖД автоматики и сигнализации;
- Цифровая калибровка с возможностью автоматической калибровки;
- Интерфейс USB и RS-232C;
Технические характеристики Н4-22
Воспроизведение постоянного напряжения
|
Предел (Uп)
|
Диапазон воспроизведения в значениях устанавливаемой шкалы, В
|
Предел допускаемой основной погрешности ±(% от U + % от Uп)
|
Выходное сопротивление, Ом, не более
|
Максимальный ток нагрузки, мА
|
|
0.2 В
|
±(000.000–220.009)
|
0.02 + 0.005
|
0.02
|
100
|
|
2 В
|
±(0.22001 – 2.20009)
|
0.01 + 0.005
|
0.02
|
100
|
|
20 В
|
±(02.20001 – 22.0009)
|
0.01 + 0.005
|
0.02
|
100
|
|
200 В
|
±(022.001 – 220.009)
|
0.02 + 0.005
|
0.1
|
50
|
|
400 В
|
±(0220.01 – 0420.00)
|
0.03 + 0.01
|
1
|
25
|
|
1000 В
|
±(0420.01 – 1010.00)
|
0.03 + 0.01
|
1
|
10
|
Воспроизведение переменного напряжения
|
Предел(Uп)
|
Диапазон воспроизведения в значениях устанавливаемой шкалы, В
|
Предел допускаемой основной погрешности ±(% от U + % от Uп)
|
|
10 – 20 Гц
|
20 – 40 Гц
|
0,04 – 2.5 кГц
|
2.5 – 10 кГц
|
10 – 20 кГц
|
20 – 33 кГц
|
33 – 100кГц
|
|
0.2 В
|
0.00100 – 0.220009
|
0.2 + 0.02
|
0.07 + 0.01
|
0.05 + 0.01
|
0.07 + 0.01
|
0.1 + 0.01
|
0.1 + 0.01
|
0.2 + 0.03
|
|
2 В
|
0.22001 – 2.20009
|
0.2 + 0.02
|
0.05 + 0.01
|
0.03 + 0.01
|
0.05 + 0.01
|
0.07 + 0.01
|
0.5 + 0.02
|
0.2 + 0.03
|
|
20 В
|
02.20001 – 22.0009
|
0.2 + 0.02
|
0.05 + 0.01
|
0.03 + 0.01
|
0.05 + 0.01
|
0.07 + 0.01
|
0.5 + 0.02
|
0.2 + 0.03
|
|
150 В
|
022.001 – 150.009
|
0.2 + 0.02
|
0.05 + 0.01
|
0.05 + 0.01
|
0.07 + 0.01
|
0.1 + 0.02
|
0.15 + 0.02
|
-
|
|
300 В
|
150.01 – 330.00
|
-
|
0.1 + 0.03
|
0.05 + 0.02
|
0.15 + 0.02
|
0.2 + 0.03
|
0.3 + 0.05
|
-
|
|
700 В
|
330.01 – 720.00
|
-
|
-
|
0.1 + 0.03
|
-
|
-
|
-
|
-
|
Воспроизведение силы постоянного тока
|
Предел(Iп)
|
Диапазон воспроизведения в значениях устанавливаемой шкалы
|
Предел допускаемой основной погрешности ±(% от I + % от Iп)
|
Выходное сопротивление, кОм
|
Максимальное сопротивление нагрузки, Ом
|
|
2 мА
|
±(0.00000 – 2.20009) мА
|
0.02 + 0.005
|
1000
|
5000
|
|
20 мА
|
±(02.2001 – 22.0009) мА
|
0.02 + 0.005
|
100
|
500
|
|
200 мА
|
±(02.201 – 220.009) мА
|
0.02 + 0.005
|
10
|
50
|
|
2000 мА
|
±(0220.01 – 2200.09) мА
|
0.03 + 0.005
|
1
|
5
|
|
5 А
|
±(2.2001 – 5.5000) А
|
0.05 + 0.01
|
0.5
|
0.5
|
|
20 А1)
|
±(00.0000 – 22.0009) А
|
0.25 + 0.025
|
0.1
|
0.5
|
|
50 А1)
|
±(22.001 – 52.000) А
|
0.25 + 0.1
|
0.1
|
0.1
|
|
1000 А2)
|
А×20
|
0.35 + 0.01
|
-
|
-
|
Воспроизведение силы переменного тока
|
Предел(Iп)
|
Диапазон воспроизведения в значениях устанавливаемой шкалы
|
Предел допускаемой основной погрешности ±(% от I + % от Iп)
|
|
10 – 20 Гц
|
20 – 1200 Гц
|
1.2 – 12 кГц
|
|
2 мА
|
00.1000 – 2.20009 мА
|
0.2 + 0.02
|
0.1 + 0.01
|
0.1 + 0.01 + 0.05•f
|
|
20 мА
|
02.20001 – 22.0009 мА
|
0.2 + 0.02
|
0.1 + 0.01
|
0.1 + 0.01 + 0.05•f
|
|
200 мА
|
022.001 – 220.009 мА
|
0.2 + 0.02
|
0.1 + 0.01
|
0.1 + 0.01 + 0.05•f
|
|
2000 мА
|
0220.01 – 2200.09 мА
|
0.2 + 0.02
|
0.1 + 0.01
|
0.1 + 0.01 + 0.05•f
|
|
5 А
|
2.2001 – 5.5000 А
|
0.2 + 0.02
|
0.1 + 0.01
|
0.1 + 0.01 + 0.05•f
|
|
20 А1)
|
02.001 – 20.009 А
|
0.4 + 0.03
|
0.25 + 0.03 + 1.5•f
|
-
|
|
50 А1)
|
20.01 – 50.00 А
|
0.4 + 0.1
|
0.25 + 0.1 + 1.5•f
|
-
|
|
1000 А2)3)
|
А×20
|
-
|
0.5 + 0.01
|
-
|
Примечания: U и I – установленное значение напряжения и тока, Uп и Iп – конечное значение установленного предела напряжения и тока, f - коэффициент, численно равный установленной частоте в килогерцах.
- Воспроизведение с помощью преобразователя ПНТ-22;
- С помощью токовой катушки (20 витков);
- На частоте 50 Гц.
