Артикул: 3395043

№ госреестра:     52080-12


70МГц. 2 кан.. ЖК-диспл. 18см.. дискр. 1ГГц. 1млн. точек/канал. поиск в длинной памяти. захват/поиск/ декодир. шин  SPI. I2C. RS232/422/485/UART. CAN.  LIN(опц.). USB2.0. USBTMC. VGA-порт и LAN(опц.)
139 092
В корзину В корзине
Задать вопрос

Технические характеристики

  • Модели с полосой пропускания 200, 100, 70 МГц
  • 2 и 4 аналоговых канала
  • 16 цифровых каналов (серия MSO)
  • Частота дискретизации 1 Гвыб./с на каждом канале
  • Длина записи 1 млн точек на каждом канале
  • Максимальная скорость захвата осциллограмм более 5,000 осциллограмм в секунду
  • Расширенные функции системы запуска

Простота использования

  • Органы управления Wave Inspector® обеспечивают простоту перемещения и автоматизацию поиска данных осциллограмм
  • Перестраиваемый фильтр низких частот FilterVu™ позволяет устранить нежелательный шум, одновременно обеспечивая захват высокочастотных событий
  • 29 видов автоматических измерений, БПФ для упрощения анализа сигналов
  • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором коэффициента ослабления и единиц измерения
  • Широкоформатный цветной ЖК-дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)
  • Небольшие размеры и вес — всего 134 мм в глубину при массе 3,6 кг
  • Гарантия пять лет

Интерфейсы

  • Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

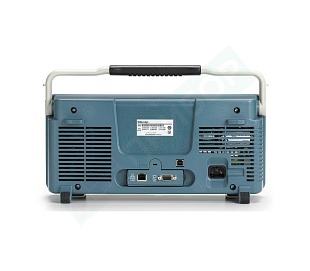

  • Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере с поддержкой технологии PictBridge®
  • Дополнительный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
  • Дополнительный возможности по запуску и анализу сигналов последовательных шин
  • Автоматический запуск, декодирование и поиск для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
  • Разработка и анализ устройств со смешанными сигналами (серия mso)
  • Автоматический запуск, декодирование и поиск для сигналов параллельных шин
  • Многоканальный запуск по времени установки и удержания

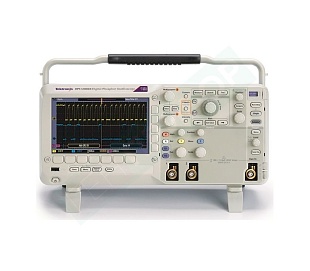

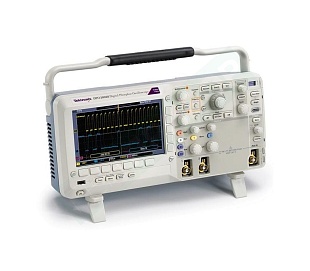

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: DPO2002B, DPO2004B, DPO2012B, DPO2014B, DPO2022B, DPO2024B, MSO2002B, MSO2004B, MSO2012B, MSO2014B, MSO2022B, MSO2024B




Бренд Tektronix
