Артикул: 3395047

№ госреестра:     57757-14


Аналог MDO3012. 4 аналоговых канала
410 904
В корзину В корзине
Задать вопрос
Технические характеристики
  • Осциллограф:
    -Модели с 2 и 4 аналоговыми каналами
    -Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
    -Полоса пропускания может быть расширена (до 1 ГГц)
    -Частота дискретизации до 5 Гвыб./с
    -Длина записи 10 млн. точек во всех каналах
    -Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
    -Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
  • Анализатор спектра:
    -Диапазон частот
    -В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
    -Опция: от 9 кГц до 3 ГГц
    -Сверхширокая полоса захвата до 3 ГГц
  • Генерация сигналов произвольной формы и стандартных функций (опционально):
    -13 предварительно заданных форм сигнала
    -генерация сигналов с частотой 50 МГц
    -Длина записи 128 000 точек
    -Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
  • Логический анализатор (опциональный):
    -16 цифровых каналов
    -Длина записи 10 млн. точек по всем каналам
    -Разрешение по времени 121,2 пс
    -Анализатор протоколов (опциональный)
    -Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины
  • Цифровой вольтметр (бесплатно при регистрации прибора)
    -Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
    -Измерения частоты с разрешением 5 разрядов
Возможности и преимущества
  • Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
  • Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
  • 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
  • Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
  • Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
  • Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
  • Анализ спектра
    -Специализированные органы управления на передней панели для самых распространённых задач
    -Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
    -Ручные маркеры для измерения непиковых параметров сигнала
    -Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
    -Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
    -Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
  • Генерация сигналов произвольной формы и стандартных функций
    -Генерация заданных сигналов для быстрой имитации устройств при разработке систем
    -Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
    -Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
    -Разработка и тестирование систем со смешанными сигналами
    -Автоматический запуск, декодирование и поиск сигналов параллельных шин
    -Многоканальный запуск по времени установки и удержания
    -Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
  • Анализ протоколов
    -Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем
    -Экспорт таблиц декодирования протоколов, используемых при документировании результатов
  • Цифровой вольтметр и частотомер
    -Быстрая визуальная проверка измеренных значений напряжения и частоты
    -Графическое представление информации о стабильности измерения
  • Возможность полного обновления
    -Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.
Дополнительное программное обеспечение
  • Анализ источников питания
  • Контроль предельных значений и тестирование по маске

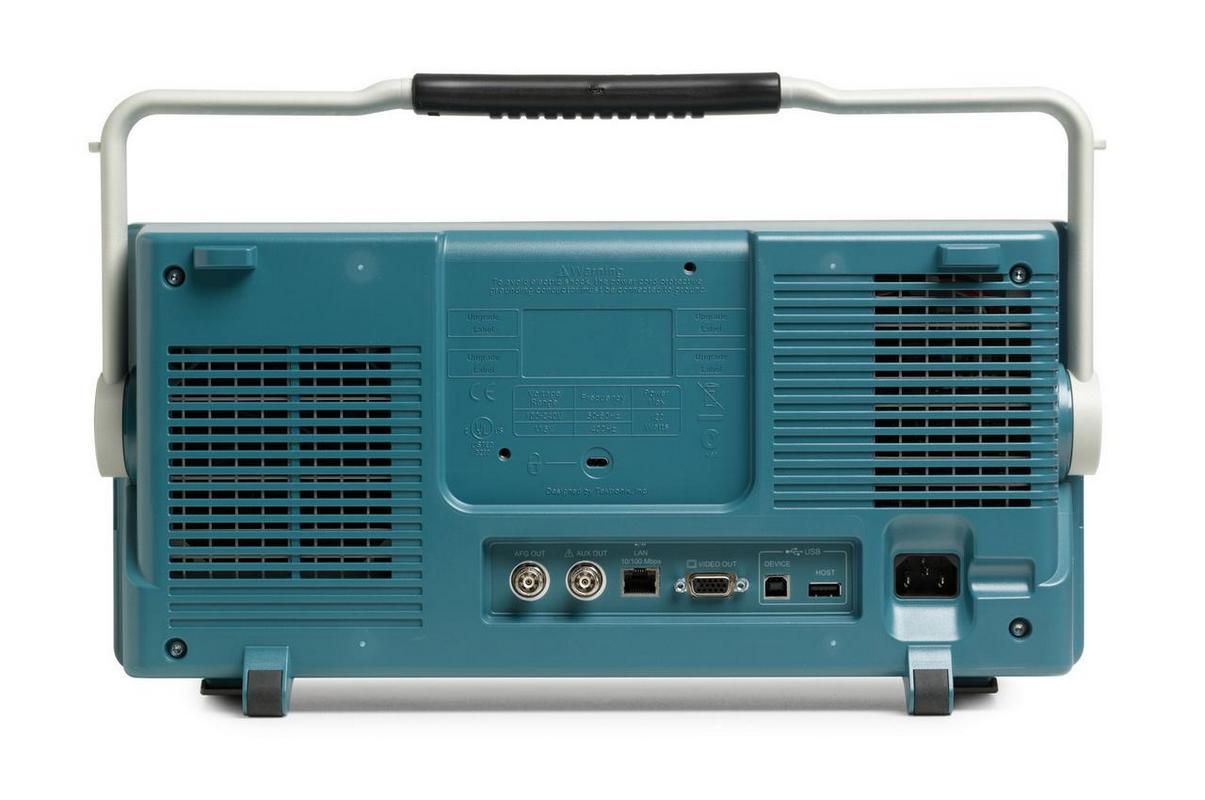

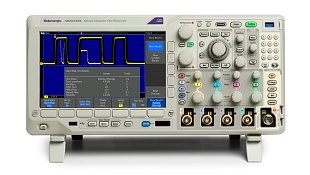

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104



mdo3000 Размер: 1.5 Мб

Бренд Tektronix
