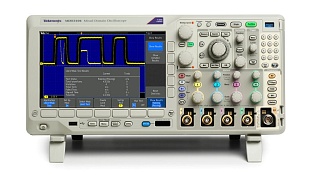

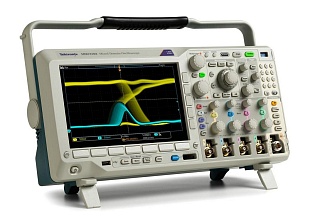

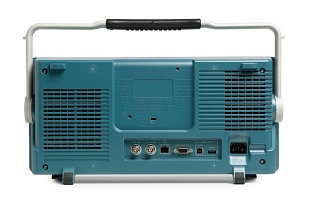

MDO3052

Технические характеристики

• Осциллограф:
  -Модели с 2 и 4 аналоговыми каналами
  -Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
  -Полоса пропускания может быть расширена (до 1 ГГц)
  -Частота дискретизации до 5 Гвыб./с
  -Длина записи 10 млн. точек во всех каналах
  -Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
  -Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц


• Анализатор спектра:
  -Диапазон частот
  -В стандартной конфигурации: от 9 кГц до верхней границы полосы пропускания осциллографа
  -Опция: от 9 кГц до 3 ГГц
  -Сверхширокая полоса захвата до 3 ГГц

• Генерация сигналов произвольной формы и стандартных функций (опционально):
  -13 предварительно заданных форм сигнала
  -генерация сигналов с частотой 50 МГц
  -Длина записи 128 000 точек
  -Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с


• Логический анализатор (опциональный):
  -16 цифровых каналов
  -Длина записи 10 млн. точек по всем каналам
  -Разрешение по времени 121,2 пс
  -Анализатор протоколов (опциональный)
  -Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошины


• Цифровой вольтметр (бесплатно при регистрации прибора)
  -Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
  -Измерения частоты с разрешением 5 разрядов


Возможности и преимущества

• Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
• 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
• Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 кг
• Анализ спектра
  -Специализированные органы управления на передней панели для самых распространённых задач
  -Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
  -Ручные маркеры для измерения непиковых параметров сигнала
  -Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
  -Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
  -Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот


• Генерация сигналов произвольной формы и стандартных функций
  -Генерация заданных сигналов для быстрой имитации устройств при разработке систем
  -Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
  -Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
  -Разработка и тестирование систем со смешанными сигналами
  -Автоматический запуск, декодирование и поиск сигналов параллельных шин
  -Многоканальный запуск по времени установки и удержания
  -Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов


• Анализ протоколов
  -Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем
  -Экспорт таблиц декодирования протоколов, используемых при документировании результатов


• Цифровой вольтметр и частотомер
  -Быстрая визуальная проверка измеренных значений напряжения и частоты
  -Графическое представление информации о стабильности измерения


• Возможность полного обновления
  -Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.


Дополнительное программное обеспечение

• Анализ источников питания
• Контроль предельных значений и тестирование по маске

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3054, MDO3102, MDO3104
