Технические характеристики
- Модели с полосой пропускания 200, 100, 70 МГц
- 2 и 4 аналоговых канала
- 16 цифровых каналов (серия MSO)
- Частота дискретизации 1 Гвыб./с на каждом канале
- Длина записи 1 млн точек на каждом канале
- Максимальная скорость захвата осциллограмм более 5,000 осциллограмм в секунду
- Расширенные функции системы запуска
Простота использования
- Органы управления Wave Inspector® обеспечивают простоту перемещения и автоматизацию поиска данных осциллограмм
- Перестраиваемый фильтр низких частот FilterVu™ позволяет устранить нежелательный шум, одновременно обеспечивая захват высокочастотных событий
- 29 видов автоматических измерений, БПФ для упрощения анализа сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором коэффициента ослабления и единиц измерения
- Широкоформатный цветной ЖК-дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)
- Небольшие размеры и вес — всего 134 мм в глубину при массе 3,6 кг
- Гарантия пять лет
Интерфейсы
- Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

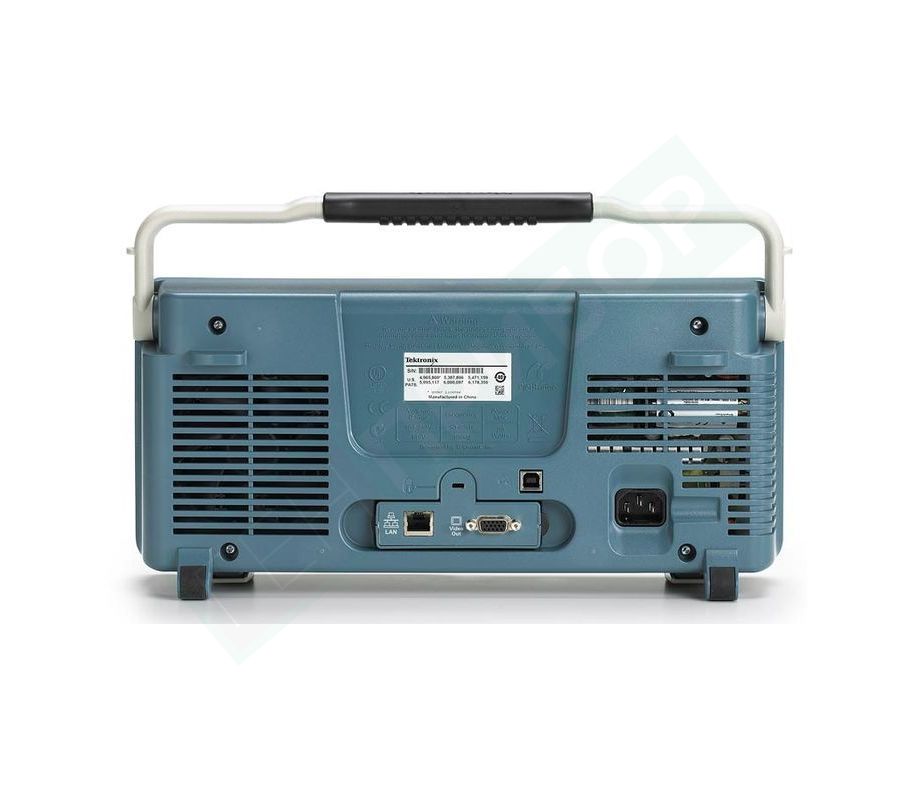

- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере с поддержкой технологии PictBridge®
- Дополнительный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
- Дополнительный возможности по запуску и анализу сигналов последовательных шин
- Автоматический запуск, декодирование и поиск для сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
- Разработка и анализ устройств со смешанными сигналами (серия mso)
- Автоматический запуск, декодирование и поиск для сигналов параллельных шин
- Многоканальный запуск по времени установки и удержания

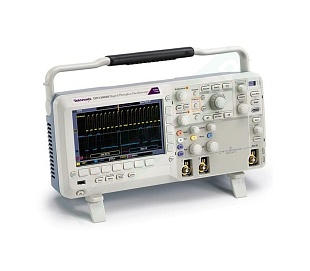

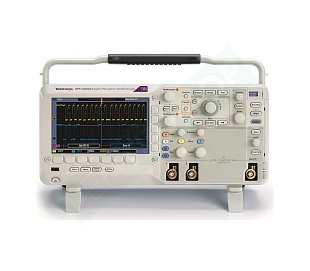

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: DPO2002B, DPO2004B, DPO2012B, DPO2014B, DPO2022B, DPO2024B, MSO2002B, MSO2004B, MSO2012B, MSO2014B, MSO2022B, MSO2024B
