Технические характеристики
- Модели с полосой 2 ГГц, 1 ГГц, 500 МГц и 350 МГц
- Частота дискретизации в реальном времени до 10 Гвыб./с на одном или двух каналах и до 5 Гвыб./с на каждом из четырех каналов
- Длина записи осциллограмм с использованием функции MultiView Zoom™ — до 250 млн точек
- Максимальная скорость захвата входного сигнала с использованием функции FastAcq™ >250 000 осциллограмм в секунду
- Скорость захвата в режиме FastFrame™ с использованием сегментированной памяти FastFrame™ >310 000 осциллограмм в секунду
- Пассивные пробники напряжения с входным сопротивлением 10 МОм, емкостной нагрузкой менее 4 пФ и полосой пропускания аналогового сигнала 500 МГц или 1 ГГц в стандартной комплектации
- 16 цифровых каналов (серия MSO)
- Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерений низкочастотных сигналов
- Расширенная система запуска с опциональным визуальным запуском
Простота использования
- Органы управления Wave Inspector® обеспечивают простоту перемещения и автоматизацию поиска данных осциллограмм
- Настраиваемые окна с элементами управления MyScope® и контекстные меню обеспечивают максимальную эффективность работы
- 53 режима автоматических измерений, вспомогательные гистограммы и БПФ облегчают анализ осциллограмм
- Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- Яркий дисплей XGA с диагональю 10,4 дюйма (264 мм) и сенсорным экраном
- Компактные размеры – всего 206 мм в глубину и масса менее 6,7 кг.
Подключение
- Два хост-порта USB 2.0 на передней панели и четыре на задней для сохранения данных, печати и подключения периферийных устройств
- Порт USB на задней панели для простого подключения к ПК или устройству с GPIB при помощи адаптера
- Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор
- 64-разрядная ОС Microsoft® Windows 7 в качестве программной платформы для простоты подключений и интеграции в измерительную систему пользователя
- Соответствие стандарту LXI Class C
Разработка и анализ систем со смешанными сигналами (серия MSO)
- Автоматический запуск, декодирование и поиск по сигналам параллельных шин
- Установка значения порогового напряжения для каждого канала
- Высокоскоростная регистрация в режиме MagniVu™ обеспечивает разрешение по времени до 60,6 пс на цифровых каналах
Опции для запуска по сигналам последовательных шин и их анализа
- Автоматический запуск, декодирование и поиск по сигналам последовательных шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553, Ethernet и USB 2.0
- Автоматизированный анализ сигналов последовательных шин MIPI®, D-PHY, DSI-1 и CSI-2, 8b/10b, а также PCI Express
Опции для прикладных аналитических задач
- Программные пакеты для проверки на соответствие стандартам Ethernet, MOST и USB 2.0, а также анализа джиттера и построения глазковых диаграмм, анализа источников питания, шин памяти DDR и широкополосных РЧ сигналов
- Тестирование по предельным значениям и по маске обеспечивает возможность углубленного анализа параметров сигнала

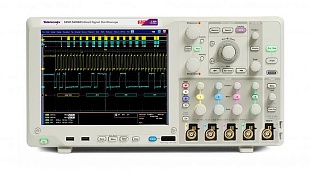

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: DPO5034B, DPO5054B, DPO5104B, DPO5204B, MSO5034B, MSO5054B, MSO5104B, MSO5204B
