Артикул: 3520179

№ госреестра:     63649-16

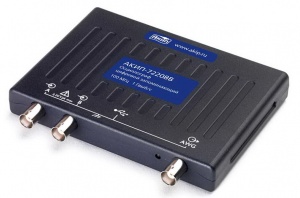

USB-осциллограф + анализатор спектра + функциональный генератор + генератор СПФ + логический анализатор. Осциллограф: 2 канала, полоса пропускания 25 МГц, частота дискретизации 100 МГц на канал (200 МГц при объединении), эквив. дискретизация 4 ГГц, память 16 кБ (при объедении), 8 бит АЦП (12 в режиме расширения); автоматические (15 параметров) и курсорные измерения (∆t, ∆V, 1/DT), математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π), допусковый контроль (тест по маске); декодирование послед. данных: (CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI); анализатор спектра: диапазон частот от 0 до 25 МГц; функц. генератор: 0,03 Гц … 100 кГц; ЦАП 12 бит; 10 стандартных форм сигнала: синус, меандр, треугольник, пост. напряжение /DC, пила (нар./спад), Sin X/x, колоколообразн. (half-sine), бел. шум, ПСП/ PRBS; генератор СПФ: дискр.2 МГц; ЦАП 12 бит; длина памяти 4 кБ; габариты: 142 × 92 × 19; масса 0,2 кг.
15 045
В корзину В корзине
Задать вопрос
  • «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
  • Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
  • Полоса пропускания: 10 МГц, 25 МГц, 50 МГц, 70 МГц и 100 МГц
  • Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
  • Макс. частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
  • Макс. объем памяти: от 8 кБ до 128 МБ (в зав. от модели)
  • Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000)
  • Цифровая регистрация на ПК (streaming mode): дискретизация до 9,6 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация определяется системными параметрами ПК
  • Функциональный генератор (до 1 МГц/ ±2 В): набор форм сигнала зависит от модели осциллографа. Генератор работает одновременно с осциллографом!
  • Формирование сигналов СПФ/ AWG (до 1 МГц/ ±2 В): ЦАП 12 бит, частота дискретиз. до 20 МГц, память до 32 кБ
  • Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!), БПФ при длине памяти до 1 МБ
  • Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
  • Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I²C, LIN, PS/2, SPI, SENT, UART/RS-232 и др. в зав. от модели
  • Допусковый контроль (тест по маске)
  • Интерфейс USB 2.0 (управление от внешнего ПК)
  • ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
  • Ультракомпактность, масса 0,2 кг
  • Гарантия 5 лет

  • Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-72405A, АКИП-72204A, АКИП-72205A, АКИП-72206B, АКИП-72408B, АКИП-72208B, АКИП-72407B, АКИП-72406B, АКИП-72207B

akip-72200,akip-72400 Размер: 431.4 Кб

Бренд АКИП
