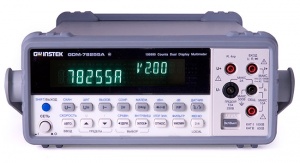

Описание GDM-78255A
- 5½ разрядов, динамический диапазон 120000 (GDM-78251А), 199999 (GDM-78255А)
- Флюорисцентный двухстрочный дисплей
- Базовая погрешность ± 0.012%
- Измерение переменного сигнала со смещением (AC+DC)
- Измерение с учетом формы сигнала и искажений (True RMS)
- 2-х и 4-х проводная схема измерения сопротивления
- Автоматический и ручной выбор предела
- Опция 16-канального сканера

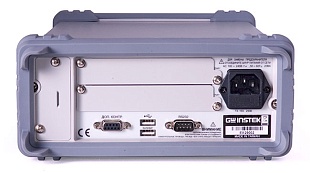

- Интерфейсы USB, RS-232 (опция - КОП)
Технические характеристики GDM-78255A
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
|
|
Пределы измерений |
100 мВ / 1 / 10 / 100 / 1000 В |
|
Разрешение |
1 / 100 мкВ / 0.1 / 1 / 10 мВ |
|
Погрешность измерения |
± (0.012 % + 5 ед. сч.) |
|
Входной импеданс |
10 МОм |
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC / AC+DC, True rms) |
|
|
Пределы измерений |
100 мВ / 1 / 10 / 100 / 750 В |
|
Разрешение |
1 / 10 мкВ / 0.1 / 1 / 10 мВ |
|
Частотный диапазон |
20 Гц-100 кГц |
|
Погрешность измерения |
±(2.0%+100 ед. сч.) - 45-10кГц, ±(1-3%+200 ед. сч.) - 20-100кГц |
|
Входной импеданс |
10 МОм / 100 пФ |
|
ПОСТОЯННЫЙ ТОК |
|
|
Пределы измерений |
10 / 100 мА / 10 А |
|
Разрешение |
100 / 1000 нА / 0.1 мА |
|
Погрешность измерения |
±(0.05%+15 ед. сч.) - 10-500мА, ±(0.2%+5 ед. сч.) - 10А |
|
ПЕРЕМЕННЫЙ ТОК (AC / AC+DC, True rms) |
|
|
Пределы измерений |
10 мА / 100 мА / 10 А |
|
Разрешение |
100 / 1000 нА / 0.1 мА |
|
Частотный диапазон |
20 Гц-20 кГц |
|
Погрешность измерения |
±(0.5%+100 ед. сч.) - 45Гц-10кГц, ±(1.5-2%+15 ед. сч.) - 20Гц-20кГц |
|
СОПРОТИВЛЕНИЕ |
|
|
Пределы измерений |
100 Ом /1 / 10 / 100 кОм / 1 / 10/ 100 МОм |
|
Разрешение |
1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм |
|
Погрешность измерения |
± (0.05 - 0.3%+2 ед. сч.) |
|
ЧАСТОТА |
|
|
Диапазон частот |
10 Гц - 800 кГц |
|
Диапазон изм. периодов |
1.25мкс - 0.1с |
|
Чувствительность |
100 мВ (10 Гц-100 кГц), 1В (100-600 кГц) |
|
Погрешность |
±(0.05% + 1 ед. сч.) |
|
ПРОЗВОН ЦЕПИ |
|
|
Порог срабатывания |
Плавно регулируется от 1 до 1000 Ом |
|
ТЕМПЕРАТУРА |
|
|
Предел измерений |
от 0 до 300°С |
|
Разрешение |
0.1°С |
|
Термопары |
Поддержка термопар J,K,T типов (не входят в комплект) |
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
|
|
Тестовое напряжение |
< 2.5 В |
|
ДИСПЛЕЙ |
|
|
Формат индикации |
5 1/2 разряда, макс |
|
ОБЩИЕ ДАННЫЕ |
|
|
Напряжение питания |
100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц |
|
Габаритные размеры |
265х107х350мм |
|
Масса |
|
|
Комплект поставки |
Измерительные провода (1), шнур питания (1), руководство по эксплуатации (1), |
