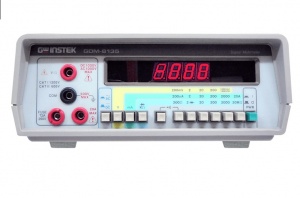

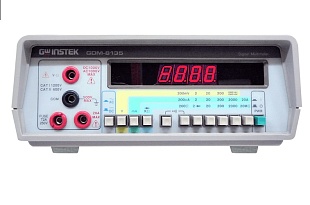

Описание GDM-8135
- Измерение постоянного/переменного напряжения и тока, сопротивления, проверка p-n переходов, прозвон цепей
- Измерение напряжения в диапазоне 100мкВ-1200/1000В
- Измерение тока в диапазоне 100нА-20А
- Диапазон рабочих частот 40Гц-40кГц
- Измерение сопротивления в диапазоне 100мОм-20МОм
- Базовая погрешность 0.1%
- Цифровой СД-дисплей с индикацией 3.5 разряда
- Защита от переполюсовки и перегрузки
- Автокалибровка
- Простота, компактность, надежность
Технические характеристики GDM-8135
|
Постоянное напряжение | |
|
Диапазон |
100мкВ-1200В |
|
Пределы измерения |
200мВ/2В/20В/200В/1200В |
|
Погрешность измерения |
±(0.1%+1ед.) |
|
Входной импеданс |
10МОм |
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
|
Диапазон |
100мкВ-1000В |
|
Пределы измерения |
200мВ/2В/20В/200В/1000В |
|
Частотный диапазон |
40Гц-40кГц |
|
Погрешность измерения |
|
|
40Гц-1кГц |
±(0.5%+1ед.) |
|
1кГц-10кГц |
±(1%+1ед.) |
|
10кГц-20кГц |
±(2%+1ед.) |
|
20кГц-40кГц |
±(5%+1ед.) |
|
Входной импеданс |
10МОм/100пФ |
|
ПОСТОЯННЫЙ ТОК | |
|
Диапазон |
100нА-20А |
|
Пределы измерения |
200мкА/2мА/20мА/200мА/2А/20А |
|
Погрешность измерения |
±(0.2%+1ед.) на пределе 200мкА-200мА, ±(0.5%+1ед.) на пределе 2А/20А |
|
ПЕРЕМЕННЫЙ ТОК | |
|
Диапазон |
100нА-20А |
|
Пределы измерения |
200мкА/2мА/20мА/200мА/2А/20А |
|
Частотный диапазон |
40Гц-20кГц |
|
Погрешность измерения |
|
|
200мкА-200мА (40Гц-1кГц) |
±(0.5%+1ед.) |
|
200мкА-200мА (1кГц-10кГц) |
±(1%+1ед.) |
|
200мкА-200мА (10кГц-20кГц) |
±(2%+1ед.) |
|
2А/20А (40Гц-2кГц) |
±(1%+1ед.) |
|
СОПРОТИВЛЕНИЕ | |
|
Диапазон |
100мОм-20МОм |
|
Пределы измерения |
200Ом/2кОм/20кОм/200кОм/2МОм/20МОм |
|
Погрешность измерения |
±(0.2%+1ед.) на пределе 200Ом-2МОм, ±(0.5%+5ед.) на пределе 20МОм |
|
ПРОВЕРКА P-N ПЕРЕХОДА | |
|
Тестовый ток |
< 1мА |
|
Тестовое напряжение (на разомкнутых концах) |
< 13В |
|
ПРОЗВОН ЦЕПИ | |
|
Порог срабатывания |
< 10Ом |
|
Тестовый ток |
< 1мА |
|
Тестовое напряжение (на разомкнутых концах) |
< 13В |
|
ДИСПЛЕЙ | |
|
Тип индикаторов |
СД-индикаторы |
|
Формат индикации |
3.5 разряда |
|
ОБЩИЕ ДАННЫЕ | |
|
Напряжение питания |
110В/120/220В/230В ±10%, 50/60Гц |
|
Габаритные размеры / масса |
230x95x280мм / 2 кГ |
