Артикул: 2996677

№ госреестра:     34295-07


0.03%. 10мкВ-1.2кВ. ~10мкВ-1кВ (20Гц-50кГц. AC+DC. True RMS). -97.7дБм-63.8дБм (0дБм = 1 мВт/600 Ом). 10нА-20А. ~10нА-20А (20Гц-20кГц. AC+DC. True RMS). 10мОм-20МОм. 1пФ-50мкФ. 10Гц-200кГц. p-n. прозвон. СДИ. 2шкалы. 5разр. (4999). удерж.. min/max значения. дельта-изм.. автоуст. нуля.  2кг
32 332
В корзину В корзине
Задать вопрос

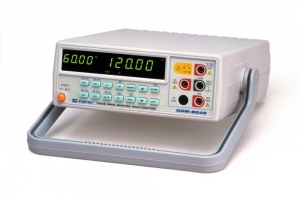

Описание GDM-8245

  • Измерение постоянного/переменного напряжения и тока, сопротивления, частоты, емкости, проверка p-n переходов, прозвон цепей
  • Два режима измерения переменного сигнала: измерение переменной составляющей (AC) или полного сигнала (AC+DC)
  • Измерение среднеквадратического значения переменного напряжения и тока произвольной формы (True RMS)
  • Диапазон рабочих частот 20Гц-50кГц
  • Дополнительный функции: измерение min/max–значений, измерение относительных уровней (дБм, 600Ом), удержание показаний, относительные измерения
  • Высокое разрешение (10мкВ, 10нА, 10мОм)
  • Базовая погрешность от 0.03%
  • Цифровой СД-дисплей с индикацией 4.5 разряда
  • Автоматическая установка нуля


Технические характеристики GDM-8245

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Диапазон

10мкВ-1200В

Пределы измерения

500мВ/5В/50В/500В/1200В

Погрешность измерения

±(0.03% + 4ед.)

Входной импеданс

10МОм

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC/AC+DC, True rms)

Диапазон

10мкВ-1000В

Пределы измерения

500мВ/5В/50В/500В/1000В

Частотный диапазон

20Гц-50кГц

Погрешность измерения



500мВ-500В (20Гц-45Гц)

±(1%+15ед.)

500мВ-500В (45Гц-2кГц)

±(0.5%+15ед.)

500мВ-500В (2кГц-10кГц)

±(1%+15ед.)

500мВ-500В (10кГц-20кГц)

±(2%+30ед.)

500мВ-500В (20кГц-50кГц)

±(5%+30ед.)

1000В (45Гц-1кГц)

±(0.5%+15ед.)

Входной импеданс

10МОм/100пФ

ПОСТОЯННЫЙ ТОК

Диапазон

10нА-20А

Пределы измерения

500мкА/5мА/50мА/500мА/2А/20А

Погрешность измерения

±(0.2%+2ед.) на пределе 500мкА/-/500мА,

±(0.3%+2ед.) на пределе 2А/20А

ПЕРЕМЕННЫЙ ТОК (AC/AC+DC, True rms)

Диапазон

10нА-20А

Пределы измерения

500мкА/5мА/50мА/500мА/2А/20А

Частотный диапазон

20Гц-20кГц

Погрешность измерения



500мкА-500мА (45Гц-2кГц)

±(0.5%+15ед.)

500мкА-500мА (2кГц-10кГц)

±(1%+15ед.)

500мкА-500мА (10кГц-20кГц)

±(2%+15ед.)

2А/20А (45Гц-2кГц)

±(0.5%+15ед.)

СОПРОТИВЛЕНИЕ

Диапазон

10мОм-20МОм

Пределы измерения

500Ом/5кОм/50кОм/500кОм/5МОм/20МОм

Погрешность измерения



500 Ом

±(0.1%+4ед.)

5кОм-500кОм

±(0.1%+2ед.)

5МОм

±(0.2%+2ед.)

20МОм

±(0.3%+2ед.)

ЕМКОСТЬ

Диапазон

0.1пФ-50мкФ

Предел измерения

5нФ/50нФ/500нФ/5мкФ/50мкФ

Погрешность измерения



На пределе 5нФ не нормируется



< 10нФ

±(2%+30ед.)

10нФ-50нФ

±(2%+10ед.)

500нФ/5мкФ/50мкФ

±(2%+4ед.)

ЧАСТОТА

Диапазон

10Гц-200кГц

Чувствительность

120мВ (< 50кГц), 200мВ (> 50кГц)

ПРОЗВОН ЦЕПИ

Порог срабатывания

< 5Ом

ПРОВЕРКА P-N ПЕРЕХОДА

Тестовое напряжение

< 2.8В

ДИСПЛЕЙ

Формат индикации

4 4/5 разряда, СД-индикаторы

ОБЩИЕ ДАННЫЕ

Напряжение питания

115В/230В ±15%, 50/60Гц

Габаритные размеры, масса

230x95x280мм, 2кг



Бренд GW INSTEK
