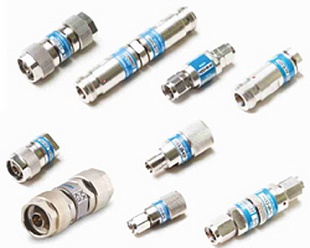

Нагрузки короткого замыкания серии НК предназначены для создания в коаксиальном тракте полного отражения сигнала в широком диапазоне частот с синфазными падающей и отраженной волнами.
-
Экранированные нагрузки холостого хода серии НХ предназначены для создания в коаксиальном тракте полного отражения сигнала в широком диапазоне частот с противофазными падающей и отраженной волнами.
-
Нагрузки могут применяться для калибровки скалярных и векторных анализаторов цепей в тракте 7,0/3,04 мм - в диапазоне частот от 0 до 18ГГц, в тракте 3,5/1,52 мм - в диапазоне частот от 0 до 20ГГц, в тракте 2,4/1,042 мм – в диапазоне частот от 0 до 50 ГГц.
-
Для удобства использования разработаны комбинированные КЗ и ХХ нагрузки, изготовленные в одном корпусе.
-
Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из закалённой бериллиевой бронзы и покрыты износостойким золотом.
-
В нагрузке ХХ изолятор специальной формы обладает низкой диэлектрической проницаемостью и повышенной прочностью, что позволяет уменьшить паразитные краевые емкости.
-
Применённые материалы и конструкция нагрузок обеспечивают высокую стабильность параметров, малые потери и отражение в диапазоне рабочих температур от -60 °C до +85 °C.
-
По индивидуальному заказу возможно табличное описание параметров нагрузок серии НК и НХ
