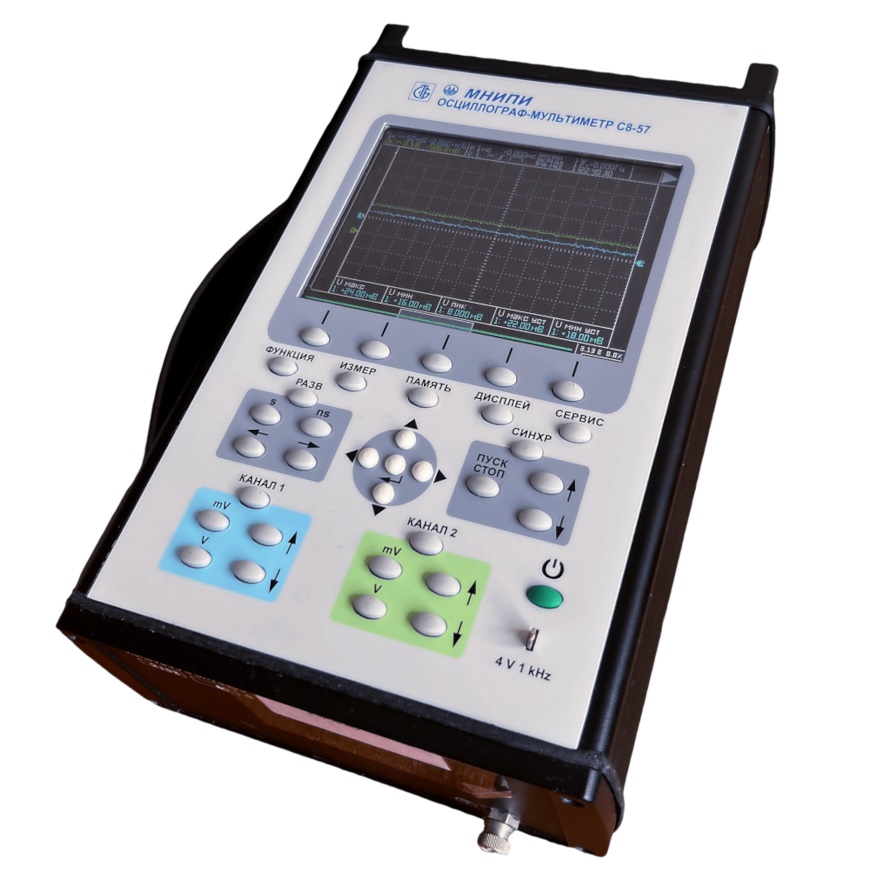

Технические характеристики
- Экран: TFT ЖК цветной 5,7"; 320×240 пикселей;
- Входы: 2 канала;
- Коэффициенты отклонения: от 0,002 до 20 В/дел.;
- Коэффициенты развертки: от 2 нс/дел. до 10 с/дел.;
- Диапазон частот синхронизации: от 0,6 Гц до 150 МГц;
- Время нарастания переходной характеристики: 2,4 нс;
- Цифровые измерения: курсорные и 22 вида автоматических;
- Погрешность амплитудных измерений: ±(2,5+Uк/U)%, где Uк - конечное значение диапазона;
- Погрешнсть временных измерений:
- ±(1,5+Тп/Т)% при коэффициентах развертки от 1 мкс/дел. до 10 с/дел.;
- ±(2,5+Тп/Т)% при коэффициентах развертки от 2 нс/дел. до 0,5 мкс/дел., где Тп=10 Кразв. - длительность развертки, с;
- Т-измеряемый временной интервал, с;
- Кразв. - коэффициент развертки, с/дел. - Предзапуск: ≥ Кразв. × 50 дел.;
- Послезапуск: ≥ Кразв. × 500 дел.;
- Дополнительные функции: регистратор, частотомер, анализатор спектра (БПФ), тестер компонентов (вольт-амперные характеристики двух- и трехполюсников);
- Погрешнсть измерения в режиме частотомера, %:
- частоты δf = ±(0,02 +100/(fx×TСЧ));
- периода δTСЧ= ±(0,05+100/(Tx×f0×n));
- где fx - измеряемая частота сигнала, Гц;
- TСЧ - время счета, с. TСЧ - 100 мс; 1; 10 c;
- Tx - измеряемый период входного сигнала, с;
- f0 - метки времени, Гц;
- f0 - 0,1;1;10;100 МГц;
- n - количество периодов входного сигнала;
- n - 1, 10, 100. - Скорость записи сигнала в режиме регистратора: от 10 мс/дел. до 10 с/дел. с шагом 1, 2, 5.
Характеристики мультметра
- Диапазон измерений напряжения постоянного тока: до 500 В, конечные значения диапазонов (Uк): 2; 20; 500 В;
- Основная погрешность: ±(0,15% от U + 0,1% от Uк);
- Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы: до 400 В, конечные значения диапазонов (Uк) 2, 20, 400 В;
- Диапазон частот: от 20 Гц до 100 кГц на диапазонах 2, 20 В; от 20 Гц до 1 кГц на диапазоне 400 В;
- Основная погрешность:
- ±(0,7% от U + 0,3% от Uк) от 20 Гц до 20 кГц;
- ±(1,2% от U + 0,4% от Uк) свыше 20 кГц до 100 кГц. - Диапазон измерений силы постоянного тока: до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А;
- Основная погрешность: ±(0,25% от I + 0,15% от Iк);
- Диапазон измерений среднеквадратического значения силы переменного тока синусоидальной формы: до 2 А, конечные значения диапазонов (Iк) 20 мА, 2 А;
- Диапазон частот: от 20 Гц до 1 кГц;
- Основная погрешность: ±(0,5% от I + 0,3% от Iк);
- Диапазон измерений сопротивления постоянному току: до 10 МОм, конечные значения диапазонов (Rк) 2; 20; 200 кОм; 10 МОм;
- Диапазон частот в режиме частотомера: 10 Гц до 150 МГц;
- Диапазон скорости записи сигнала в режиме регистратора: от 10 мс/дел до 10 с/дел с шагом 1, 2, 5;
- Основная погрешность: ±(0,5% от R + 0,1% от Rк);
- Интерфейс: USB 2.0;
- Сохранение копии экрана: в формате .bmp на внешнем USB Mass Storage устройстве;
- Питание: ~230 В, 50 В•А или от встроенного аккумулятора;
- Диапазон рабочих температур: от -10°C до +40°C;
- Габариты: 185×283×89 мм;
- Масса: 3,5 кг.
